Цифровой коммуникационный блок БПЭК-03/ЦК
ТипоразмерыG4/G6/G10
Тип средства измеренияСчётчики газа микротермальные СМТ
Регистрационный номер в Реестре средств измерения№75138-19
Электрические характеристики
Номинальное напряжение питания от сети переменного тока - 220 В
Потребляемая мощность - 10 Вт
Количество дискретных входов 4.
- Характеристики встроенной телеметрии
Тип модуля телеметрии GSM/GPRS
Протоколы передачи данных CSD/FTP/SMS/TCP
- Эксплуатационные характеристики
Температура окружающей среды, °С от −40 до +55.
Атмосферное давление, кПа от 84 до 106,7.
Относительная влажность воздуха при 35°С, % до 95.
Модификация «B»
Старт: 12 июня09:00 – 17:00Автоматизированные системы сбора данных с измерительных комплексов учета газа
Модификация «У»Старт: 12 июня09:00 – 17:00БПЭК-03/ЦК устанавливается вне взрывоопасной зоны
Подробное описание
____________________________________________________________________________________________________________________________________________________________________________

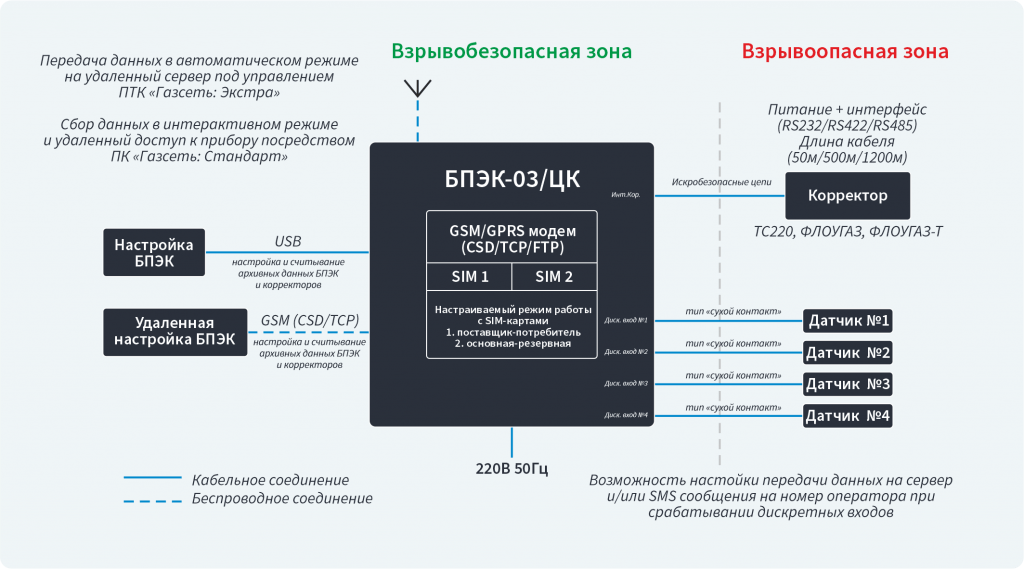

Выполняемые функции
Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне
Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485), установленного во взрывоопасной зоне
Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD/TCP по средствам GSM сети в составе программного обеспечения «Газсеть: Стандарт»
Автоматический сбор и передача данных, по технологии GPRS (FTP), с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных.
Непрерывный контроль состояния четырех дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов
Подключаемое оборудование
ТС220, ТК220, Флоугаз-Т, ТАУ-ТК12, ВКГ-3Т, БК, СМТ-Комплекс
Характеристика | Значение |
|---|---|
Температура окружающей среды | от -40 до 55 °С |
Степень защиты от воздействия | IP 65 |
Материал корпуса | ABS-пластик |
Вид взрывозащиты | Искробезопасная электрическая цепь «i» |
Маркировка взрывозащиты | [Ex ib Gb] IIB |
Тип модуля телеметрии | GSM/GPRS-модем |
Протоколы передачи данных | CSD/FTP/SMS/TCP |
Количество SIM-карт | 2 независимые SIM-карты, основная/резервная |
Номинальное напряжение питания от сети переменного тока | 220 В |
Потребляемая мощность | 10 Вт |
Резервный источник питания | нет |
Количество дискретных входов | 4 |
Интерфейсы передачи данных | RS-232 (до 50м)/RS-422 (до 500м)/ RS-485 (до 1000м) |
