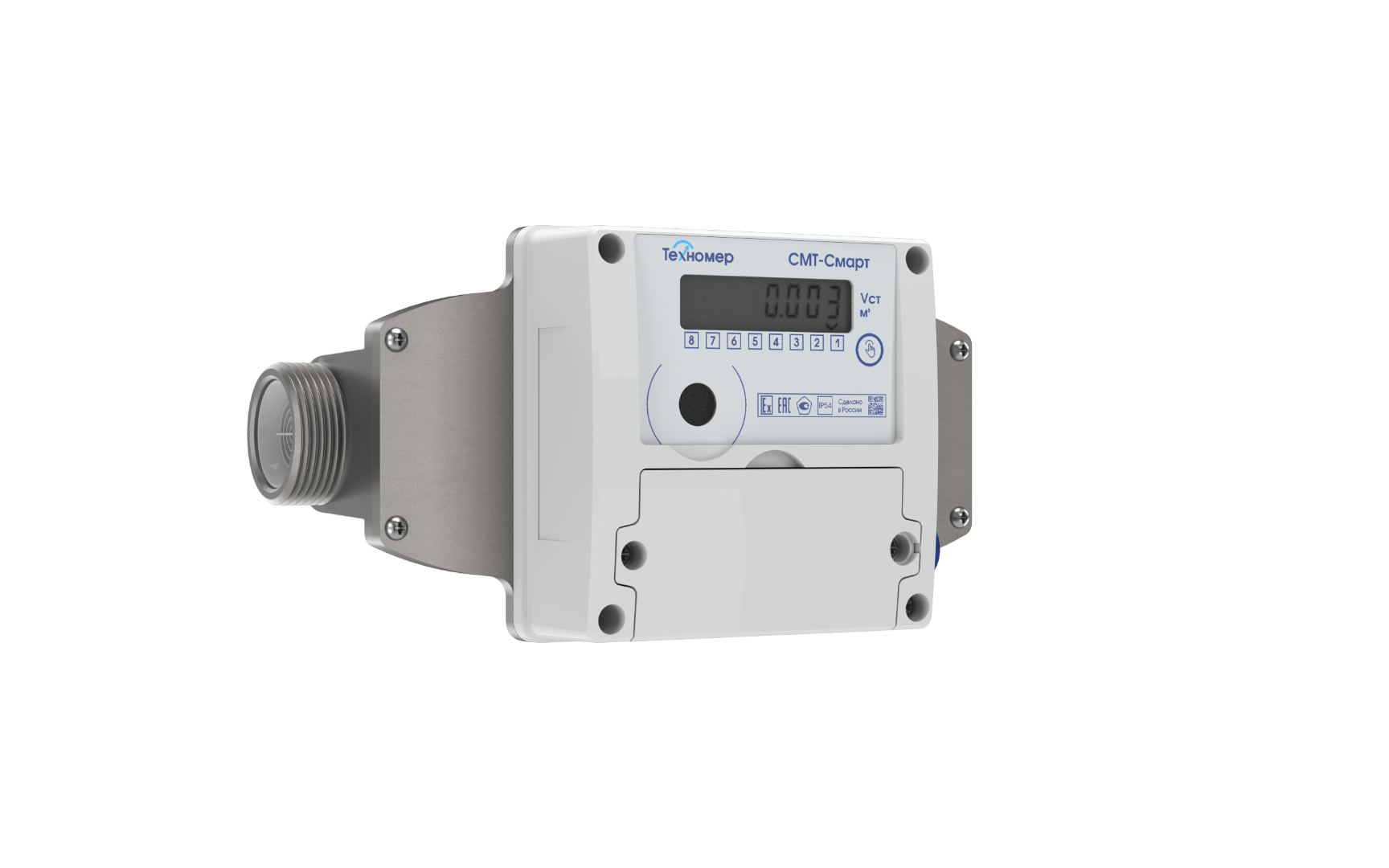

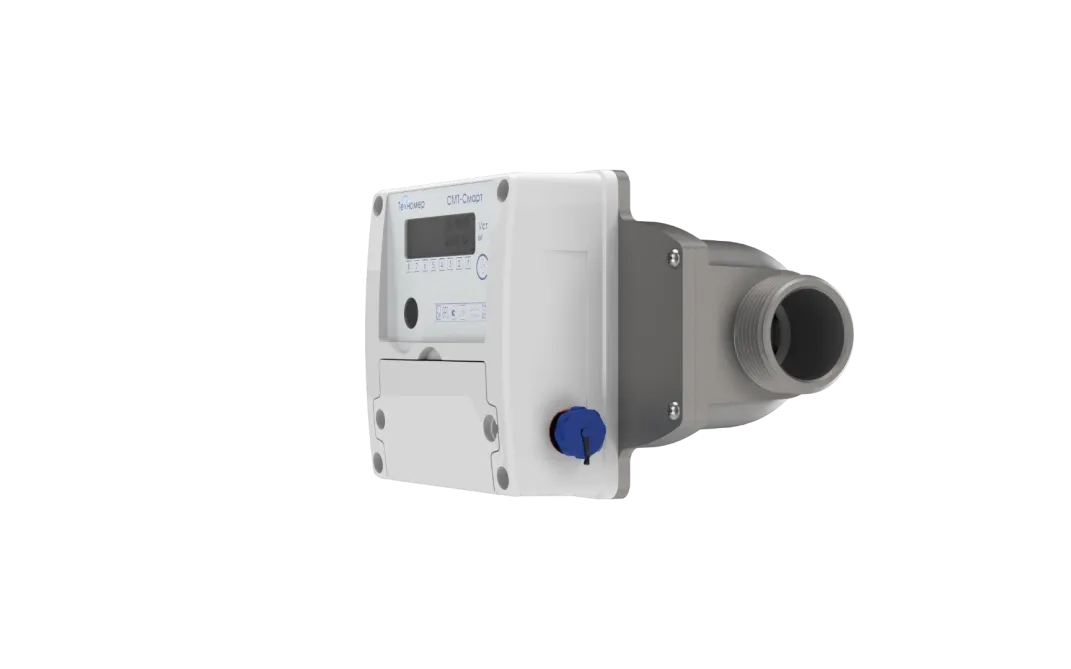

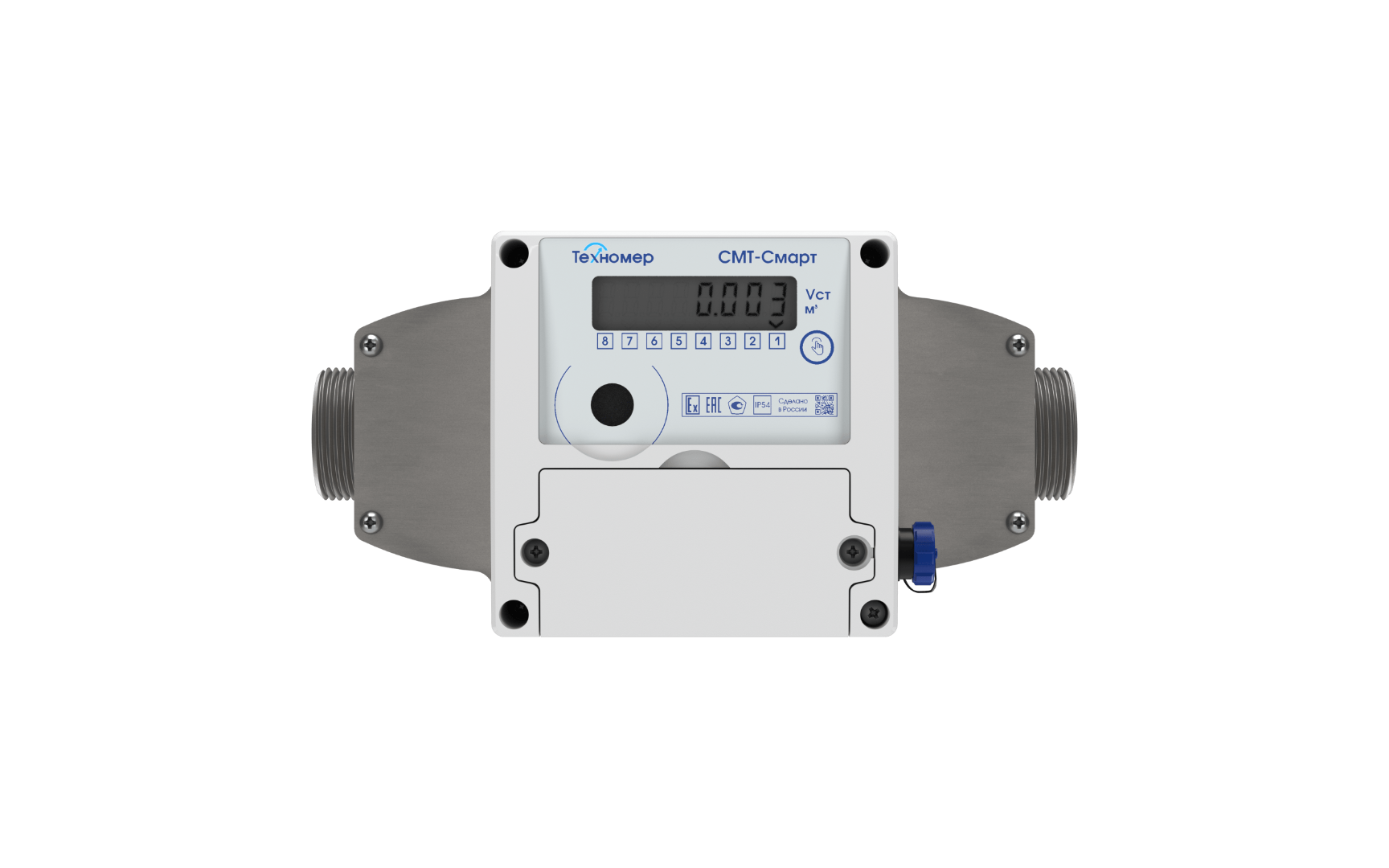

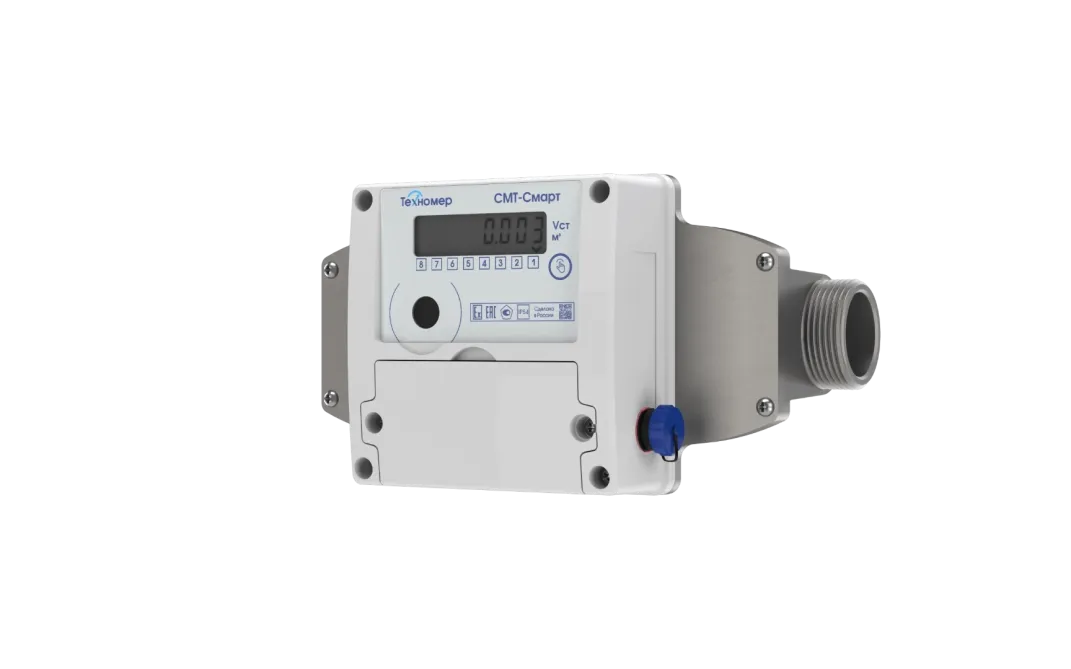

Счётчик газа микротермальный СМТ-Смарт-ДКЗ
ТипоразмерыG4/G6/G10
Тип средства измеренияСчётчики газа микротермальные СМТ
Регистрационный номер в Реестре средств измерения№75138-19
Диапазон измеряемых расходов в зависимости от типоразмера счетчика
G4 — от 0,04 м³/ч до 7 м³/ч,
Qном = 4 м³/ч
G6 — от 0,06 м³/ч до 11 м³/ч,
Qном = 6 м3/ч
G10 — от 0,1 м³/ч до 18 м³/ч,
Qном = 10 м³/ч
- Измеряемая среда
Природный газ по ГОСТ 5542
- Измерение стандартного объёма
tст = +20⁰С
Pст = 760 мм.рт.ст. (101,325 кПа)
- Метод измерения
- Прямой метод измерения
Подробное описание
____________________________________________________________________________________________________________________________________________________________________________
Смарт-функции
Измерение объёма природного газа, приведённого к стандартным условиям
Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений
Система диагностики работоспособности счётчика
Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа
Передача данных по каналам GSM, GPRS, оптическому каналу
Основной режимы работы системы телеметрии — 1 раз в декаду
Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа
Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа
Автономная работа счётчика не менее 10 лет
Управление запорным клапаном
Дистанционное управление клапаном по командам оператора сервера сбора данных:
закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ;
открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа;
закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения;
открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.
Закрытие клапана микроконтроллером счётчика в случаях:
превышения максимально допустимого порога расхода газа;
разряда встроенной в счётчик батареи до минимально допустимого уровня;
обнаружения попытки вскрытия крышки корпуса счётчика;
обнаружения обратного потока газа;
попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности;
деинсталляции SIM-карты из держателя;
отключения батареи телеметрии;
обнаружения расхода газа после открытия клапана — счётчик газа с запорным клапаном СМТ-Смарт-ДКЗ при передаче данных на сервер вместе с архивами измерений передаёт данные архивов по событиям клапана.
Система самодиагностики счётчика газа с запорным клапаном СМТ-Смарт-ДКЗ постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.
Модификация «B»Старт: 12 июня09:00 – 17:00Отличается наличием разъёма для подключения внешней антенны. Рекомендуется для применения в подвальных помещениях и в зонах с низким уровнем сигнала сети.
Модификация «У»Старт: 12 июня09:00 – 17:00С улучшенными точностными характеристиками. Предел допускаемой основной относительной погрешности 1.5% во всём диапазоне измерений.
Характеристика | Значение |
|---|---|
Диапазон измеряемых расходов | G4 — от 0,04 м3/ч до 7 м3/ч, Qном = 4 м3/ч G6 — от 0,06 м3/ч до 11 м3/ч, Qном = 6 м3/ч G10 — от 0,1 м3/ч до 18 м3/ч, Qном = 10 м3/ч |
Измеряемая среда | природный газ по ГОСТ 5542 |
Измерение стандартного объёма | tст = 20⁰С |
Основная относительная погрешность, %, не более | ± 3 от Qмин до 0,1Qном включ. |
Допускаемая относительная погрешность при измерении объема газа, приведенного к стандартным условиям, для рабочих условий применения | ±4% |
Потеря давления ΔP при Qмакс, Па, не более | G4 — 150 |
Порог чувствительности, м³/ч | G4 — 0,008 G6 — 0,012 G10 — 0,02 |
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более | 15 |
Температура окружающей среды, ⁰С | от -40 до 60 |
Температура измеряемой среды, ⁰С | от -25 до 55 |

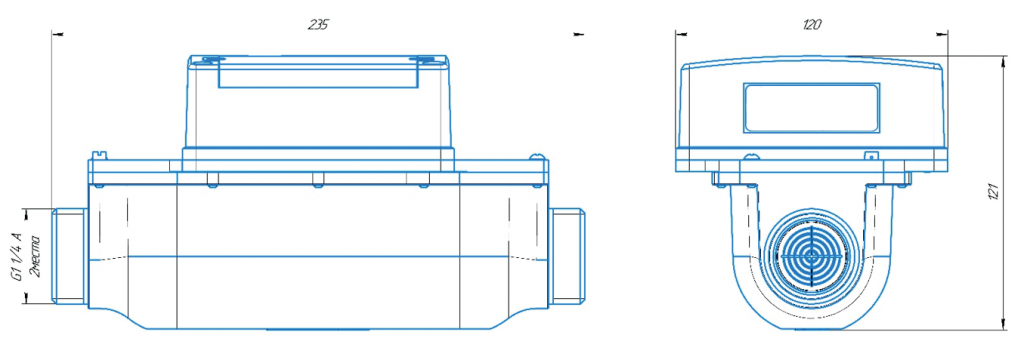

Тип присоединения к трубопроводу | Наружная резьба 1 ¼″ |
Степень защиты от воздействия окружающей среды | IP54 |
Маркировка взрывозащиты | 1Ex ib IIB T4 Gb X |
Режимы работы телеметрии | 1 раз в сутки (режим для ввода в эксплуатацию) 1 раз в декаду (основной режим работы) 1 раз в месяц |
Срок службы съёмного элемента питания телеметрии | Не менее 10 лет (при декадном режиме работы телеметрии) |
Расположение клапана | Встроен в корпус счётчика |
Срок работы клапана | Не менее 10 000 срабатываний |
Управление клапаном | — дистанционно по командам оператора поставщика газа; |
Изменение режимов работы клапана в случаях | — превышения максимально допустимого порога расхода |
Каналы передачи данных | Оптический канал, GSM/GPRS-телеметрия |
Архивы | Интервальный — предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный — предусматривает интервальные записи с периодом 1 сутки на начало «газового дня»; Архив изменений — предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт; Архив системный — предназначен для фиксации нештатных событий, сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт, а также для логирования процесса работы встроенного модуля телеметрии. |
