Подробное описание

____________________________________________________________________________________________________________________________________________________________________________

Назначение

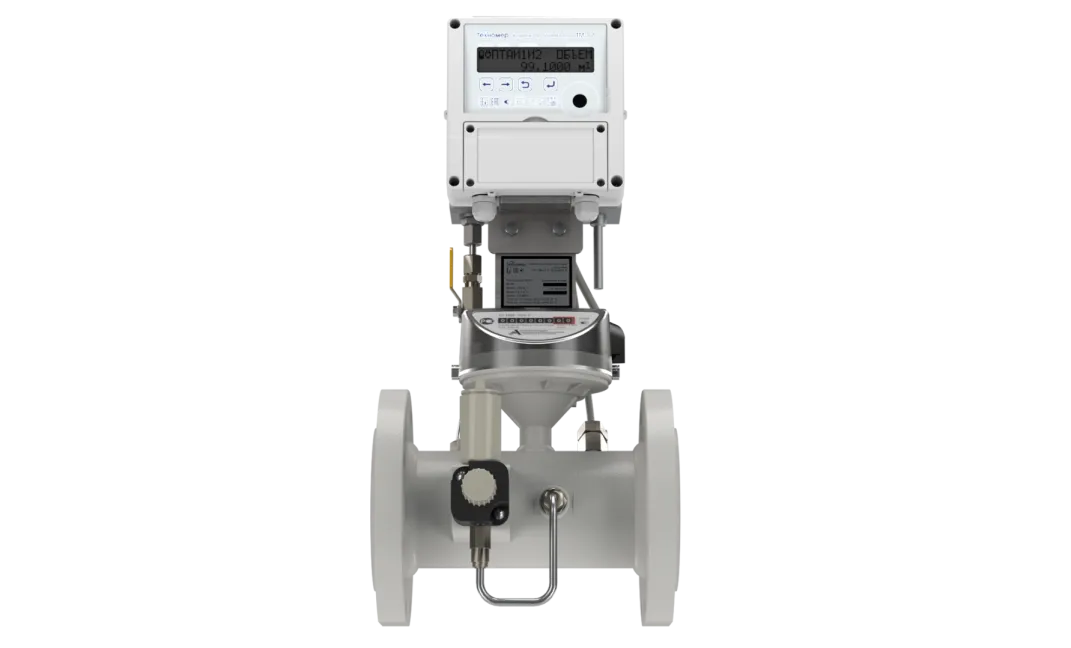

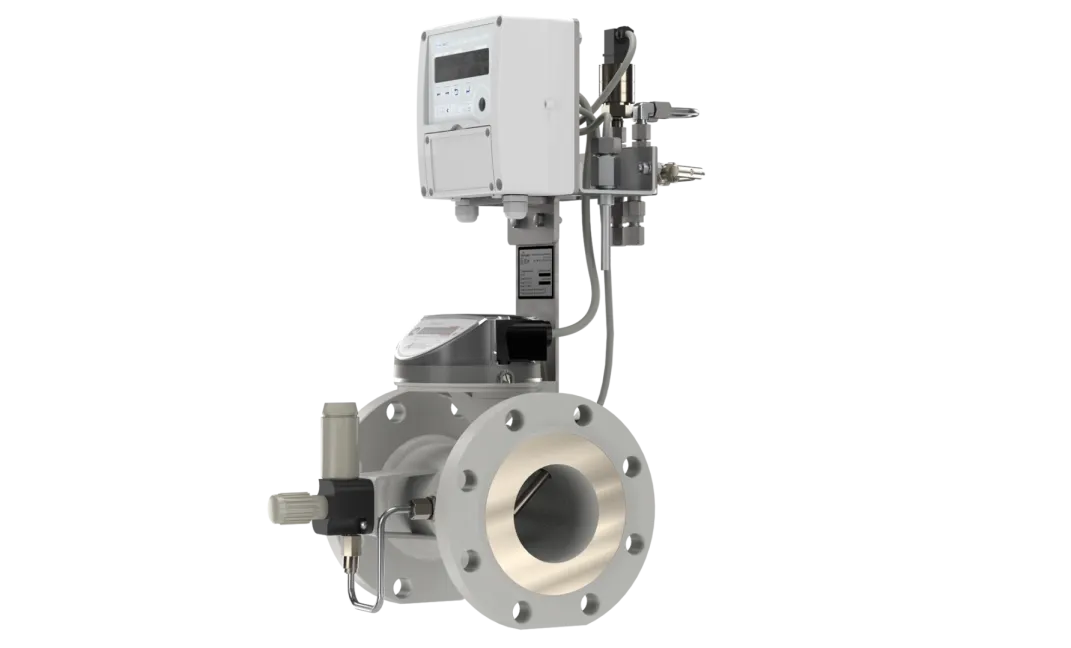

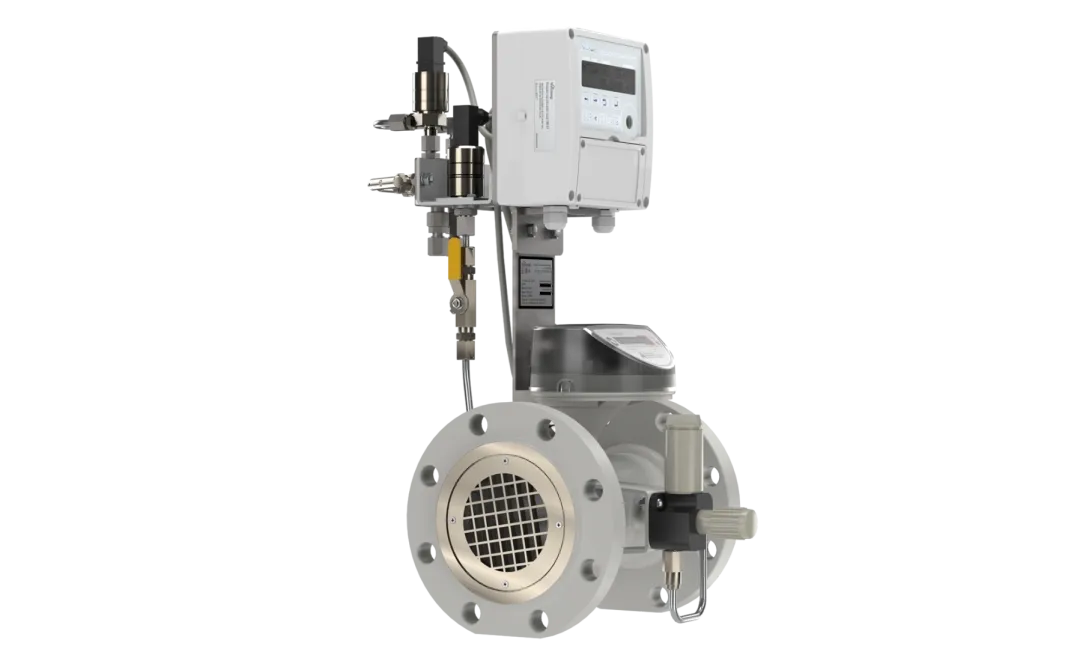

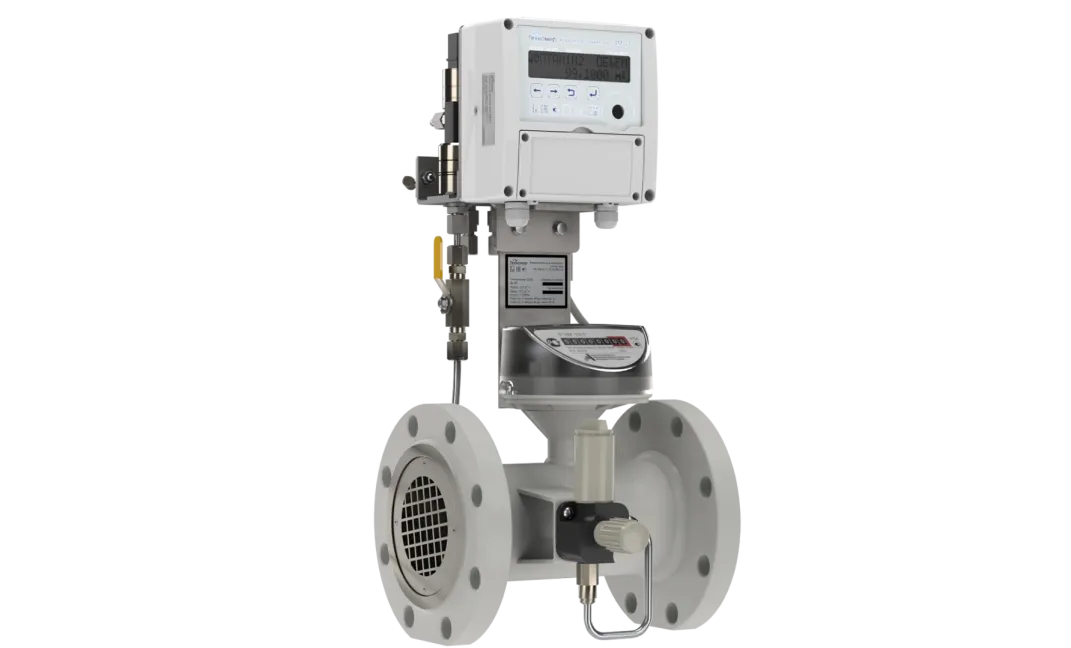

Комплекс ПК-ТМ-Т1 предназначен для измерения объёма природного газа, приведённого к стандартным условиям по ГОСТ 2939, за счёт измерения объёма газа при рабочих условиях турбинными счётчиками СГ16МТ-Р и автоматической электронной коррекции с учётом измеренного значения температуры, давления газа и вычисленного коэффициента сжимаемости газа по ГОСТ 30319.2 и ГОСТ Р 70927-2023.

Комплексы ПК-ТМ могут применяться для измерения объема природного газа по ГОСТ 5542-2014 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода) в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Конструкция

В состав комплекса входит:

• счётчик газа;корректор объёма газа;

• преобразователь давления;

• преобразователь температуры газа;

• датчик импульсов НЧ.

Опционально в состав комплекса может входить:

• преобразователь разности (перепада) давления;

• преобразователь температуры технологических параметров;

• интеллектуальный блок телеметрии.

В состав комплекса ПК-ТМ-Т1 может входить внешний цифровой коммуникационный блок телеметрии:

• ПК-ТМ-Т1.БТ1 - с блоком телеметрии БПЭК-02/ЦК

• ПК-ТМ-Т1.БТ2 - с блоком телеметрии БПЭК-04/ЦК-EX

• ПК-ТМ-Т1.БТ3 - с блоком телеметрии БПЭК-05/ЦК

Выполняемые функции

• Вычисление объёмного расхода и объёма газа, приведённых к стандартным условиям с использованием вычисленного коэффициента сжимаемости по ГОСТ 30319.2-2015 или ГОСТ Р 70927-2023;

• Наличие дополнительной информации в корректоре о узле учёта газа и его составе (диапазон расхода газа, дата выпуска комплекса, интервал поверки, тип счётчика газа диаметр условного прохода и др.);

• Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д.), данных архивов и журналов — суточного потребления и максимальных расходов с указанием времени и даты;

• Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS485 или оптического интерфейса;

• Передача информации в автоматическом режиме поставщику газа по протоколам CSD, FTP, TCP о режимах газоснабжения с помощью модулей телеметрии серии БПЭК-ЦК в составе ПТК «ГАЗСЕТЬ»Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;

• Архивирование основных измеряемых и вычисляемых параметров;

• Архивы потребления: часовой архив до 12 месяцев 10 тысяч записей, суточные архивы 6 лет до 2500 записей;

• Архивы специальные: архив изменений, системный архив, архив событий;

• Возможность работы по подставному значению расхода;

• Контроль температуры технологических параметров окружающей среды (опционально);

• Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания);

• Возможность работы с различными внешними интеллектуальными контроллерами телеметрии серии

  БПЭК/ЦК;

• Встроенный модуль телеметрии с автономным питанием (опционально);

• Возможность считывания данных по оптическому интерфейсу.

Технические характеристики

Пределы допускаемой относительной погрешности измерения объема газа, приведённого к стандартным условиям, указаны для всего диапазона условий эксплуатации с учётом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости.

Диапазон измерения температуры рабочей среды:

• от -23,15 °С (включительно) до +60 °С по ГОСТ 30319.2-2015;

• от -40 °С до -23,15 °С (исключительно) по ГОСТ Р 70927-2023.

• вычисление коэффициента сжимаемости газа корректором ТМ-07 для диапазона от -40 °С до +60 °С производится совместно по ГОСТ 30319.2-2015 и ГОСТ Р 70927-2023.

Электропитание комплекса ПК-ТМ с корректором ТМ-07 осуществляется от комплекта литиевых батарей, обеспечивающих автономный режим работы комплекса (корректора) в течение 5 лет до плановой замены.

Комплекс ПК-ТМ является взрывозащищенным, соответствует требованиям гл.7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеет маркировку взрывозащиты «1Ex ib IIВ T4 Gb X».

Комплекс ПК-ТМ имеет степень защиты оболочки к воздействию пыли и влаги и соответствует классу IP65.

Средний срок службы комплекса ПК-ТМ составляет 12 лет.

Межповерочный интервал комплекса ПК-ТМ составляет 5 лет.

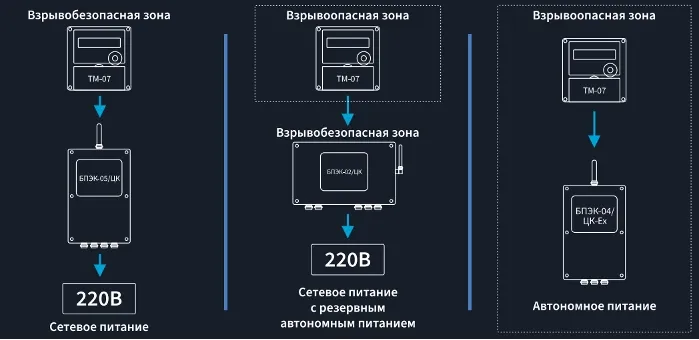

Телеметрия

Блок телеметрии подключается к корректору ТМ-07 по цифровым коммуникационным интерфейсам с последующей передачей полученной информации по GSM/GPRS сети на удаленный модем или на удаленный сервер сбора данных.

В качестве блока телеметрии с комплексами ПК-ТМ могут применяться БПЭК-02/ЦК, БПЭК-04/ЦК-Ех, БПЭК-05/ЦК.
