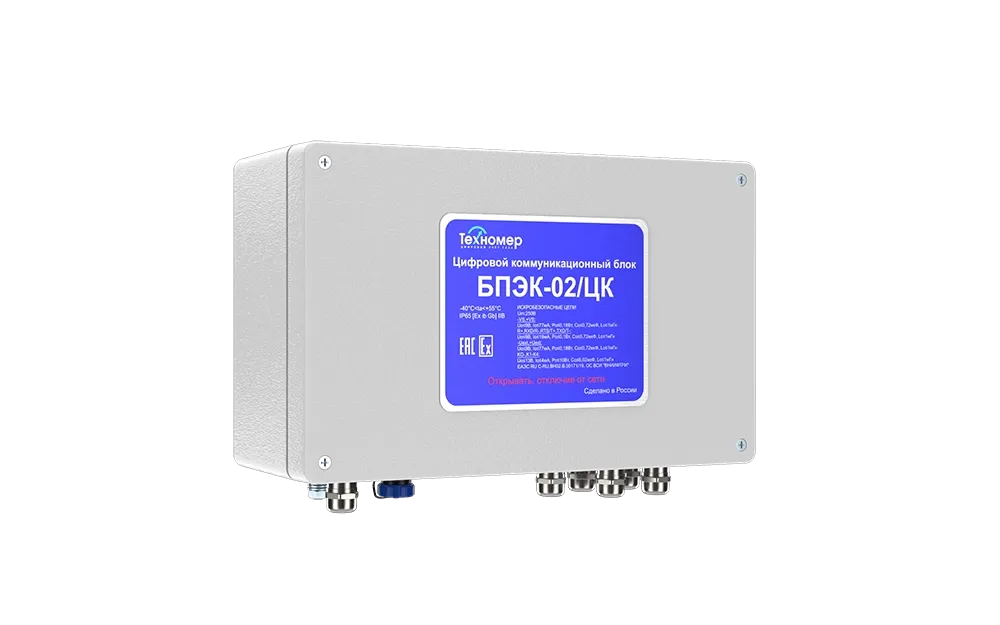

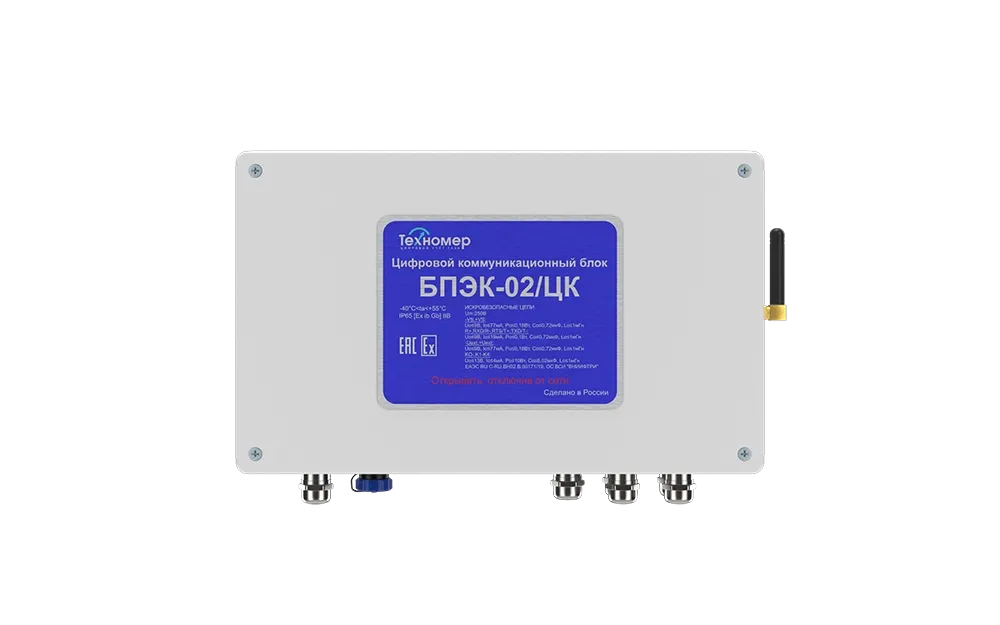

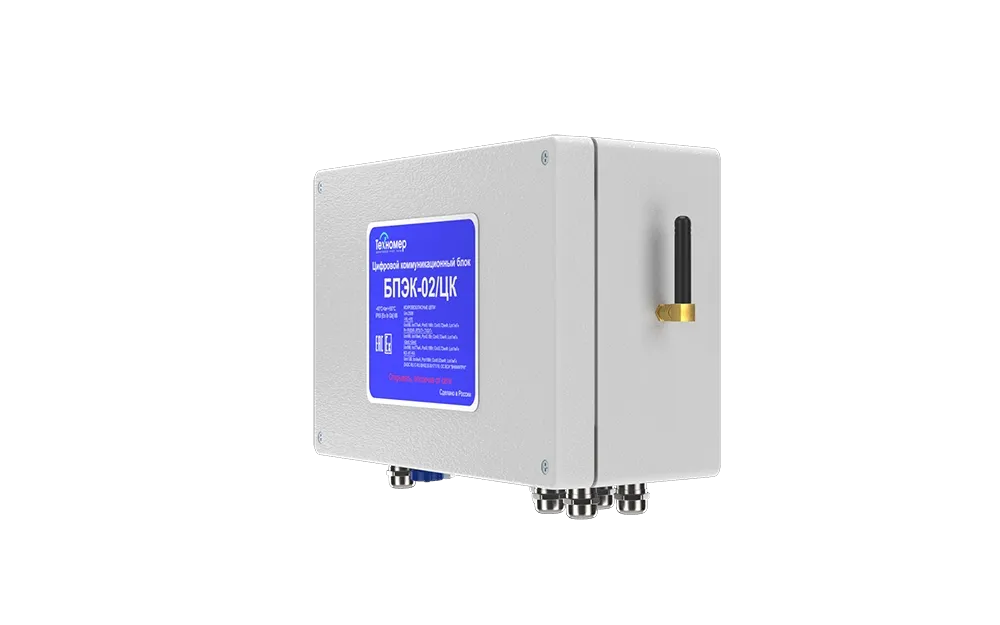

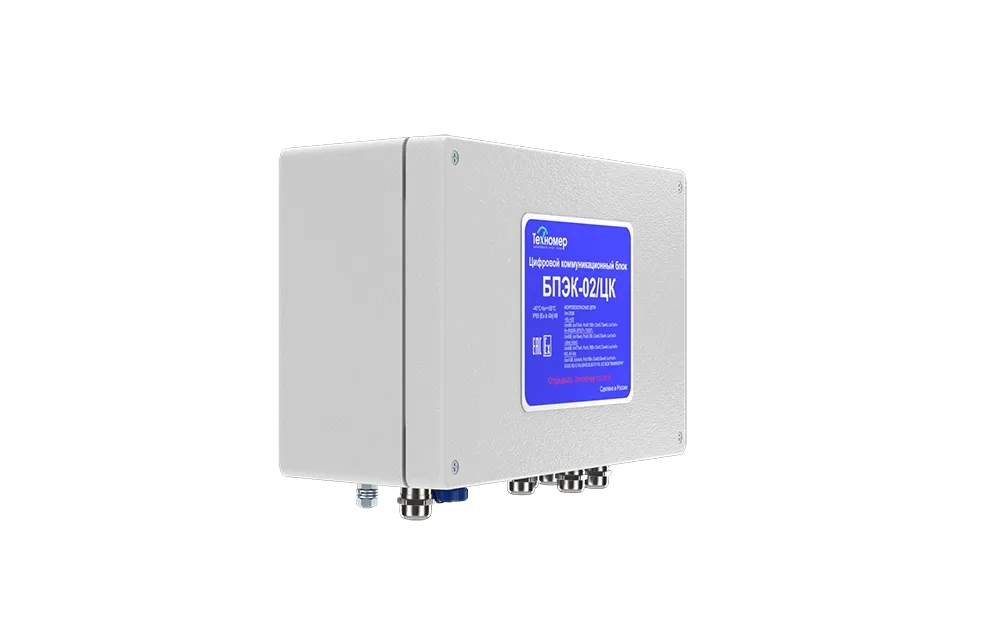

Блок питания БПЭК-02/ЦК
ТипоразмерыG4/G6/G10
Тип средства измеренияСчётчики газа микротермальные СМТ
Регистрационный номер в Реестре средств измерения№75138-19
Электрические характеристики
Номинальное напряжение питания от сети переменного тока - 220 В
Потребляемая мощность - 10 Вт
Резервный источник питания
- Характеристики встроенной телеметрии
Тип модуля телеметрии GSM/GPRS
Протоколы передачи данных CSD/FTP/SMS/TCP
- Эксплуатационные характеристики
Температура окружающей среды, °С от −40 до +60
Атмосферное давление, кПа от 84 до 106,7
Относительная влажность воздуха при 35°С, % до 95
Модификация «B»
Старт: 12 июня09:00 – 17:00Автоматизированные системы сбора данных с измерительных комплексов учета газа
Модификация «У»Старт: 12 июня09:00 – 17:00БПЭК-02/ЦК устанавливается вне взрывоопасной зоны

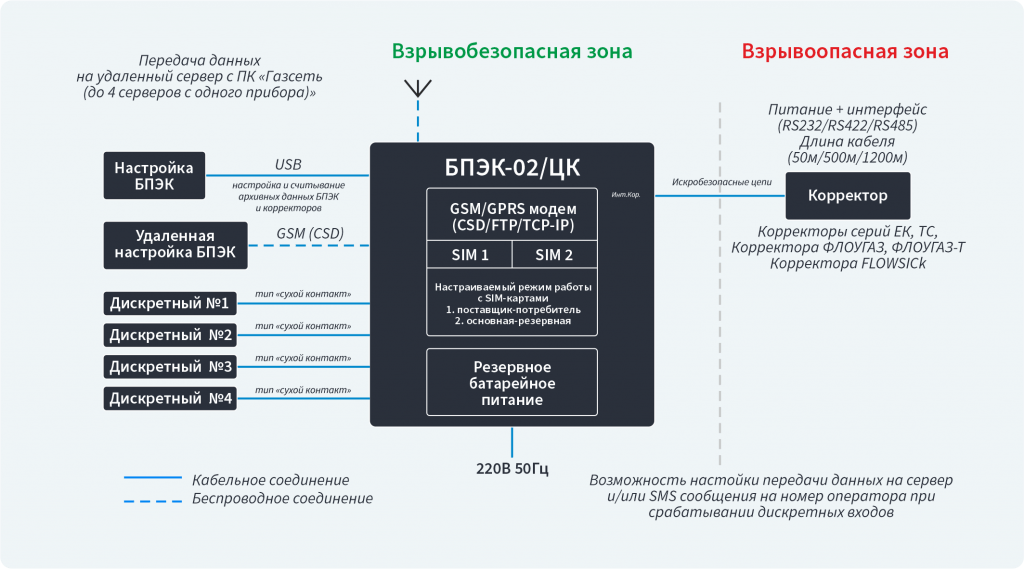

Выполняемые функции
Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне
Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора или счетчика газа (RS232/RS422/RS485), установленного во взрывоопасной зоне
Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD по средствам GSM сети в составе программного обеспечения «Газсеть: Стандарт»
Автоматический сбор и передача данных, по технологии GPRS (FTP), с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных.
Непрерывный контроль состояния четырех дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов
Подключаемое оборудование
ЕК260, ЕК270, ЕК280, ЕК290, ЭК270, ТС220, ТК220, ТАУ-ТК12, ТАУ-ЭК22, СПГ740, Флоугаз, Флоугаз Т, Ultramag, БК, FLOWSIC 500, СПГ 741, СПГ 742, СПГ 761, СПГ 762, СПГ 763, Ирвис (РИ3, РИ4, РИ5, РИ7, РИА), Turbo Flow UFG BT, Turbo Flow UFG РШ, Turbo Flow GFG РШ, Гобой- 1М, Гобой-2М, Гобой-1, ТМ-07, СМТ-Комплекс
Характеристика | Значение |
|---|---|
Температура окружающей среды | от -40 до 60 °С |
Степень защиты от воздействия | IP 65 |
Материал корпуса | Алюминиевый сплав |
Вид взрывозащиты | Искробезопасная электрическая цепь «i» |
Маркировка взрывозащиты | [Ex ib Gb] IIB |
Тип модуля телеметрии | GSM/GPRS-модем |
Протоколы передачи данных | CSD/FTP/SMS/TCP |
Номинальное напряжение питания от сети переменного тока | 2 независимые SIM-карты, основная/резервная |
Количество SIM-карт | 220 В |
Потребляемая мощность | 10 Вт |
Резервный источник питания | Да |
Время работы от резервного источника питания | 120 ч |
Количество дискретных входов | 4 |
Интерфейсы передачи данных | RS-232 (до 50 м)/RS-422 (до 500 м)/ RS-485 (до 1000 м) |
